法蘭軟密封伸縮蝶閥SD341X
所屬系列: 法蘭蝶閥
名    稱: 法蘭軟密封伸縮蝶閥SD341X
型    號: SD341X

銷售電話:021- 5160 1991

圖文傳真:021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述

  上海自龍閥門制造有限公司生產軟密封伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體,即能起到節流作用,又能解決溫差所產生的內力的消除,即起到伸縮作用。其主要特點如下:
1、操作力矩小,操作方便,省力靈巧;
2、三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到零泄漏;
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

適用范圍

   軟密封伸縮蝶閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。蝶閥可任意位置安裝,不受介質、流向的影響,另作閥門安裝時兩法蘭間距的調節。

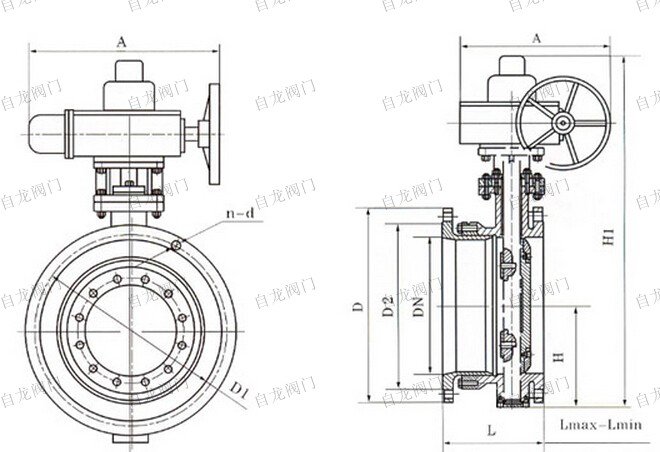

結構

規格 D1 D2 D Lmax Lmin H1 H2 Z-?d
100 180 155 215 216 174 110 170 8-?18
125 210 185 245 232 186 123 185 8-?18
150 240 210 280 239 194 140 210 8-?23
200 295 265 335 264 214 170 238 8-?23
250 350 320 390 296 235 195 270 12-?23
300 400 368 440 300 250 222 300 12-?23
350 460 428 500 320 270 252 330 16-?23
400 515 482 565 332 282 285 368 16-?25
450 565 532 615 355 305 310 402 20-?25
500 620 585 670 365 315 337 438 20-?25
600 725 685 780 420 370 393 490 20-?30
700 840 800 895 446 396 450 558 24-?30
800 950 905 1010 476 426 515 625 24-?34
900 1050 1005 1110 506 456 560 685 28-?34
1000 1160 1115 1220 516 466 610 750 28-?34
1200 1380 1325 145 560 510 725 880 32-?41
1400 1590 1525 1675 590 540 840 987 36-?48
1600 1820 1750 1915 630 585 960 1158 40-?54
1800 2020 1950 2115 680 630 1060 1258 44-?54
2000 2230 2160 2325 730 680 1165 1365 48-?54
產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
