您的當前位置：首頁 > 產品展示產品展示

所屬系列：	氨用截止閥
名稱：	氨用法蘭角式截止閥J42F/B
型號：	J42F/B

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

產品概述

上海自龍閥門制造有限公司生產的角式截止閥J42F啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式（閥桿升降,手輪不升降）,也有升降旋轉桿式（手輪與閥桿一起旋轉升降,螺母設在閥體上）。紋管截止閥只適用于全開和全關,不允許作調節和節流。角式截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%～30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。液化氣截止閥的種類按閥桿螺紋的位置分有外螺紋式,內螺紋式。按介質的流向分,有直通式,直流式和角式。截止閥按密封形式分,有填料密封截止閥和波紋管密封截止閥。

適用范圍

適用介質：液、氣、氨、氮、氫

適用溫度： -10℃-150℃

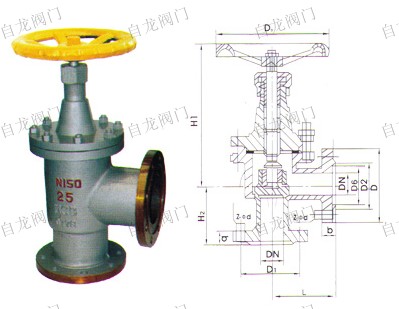

結構

公稱通徑 DN（mm）	尺　　寸
公稱通徑 DN（mm）	L	D	D1	D2	b	Z-φd	關	開	Do
10	65	90	60	40	16	4-φ14	165	185	110
15	65	95	65	45	16	4-φ14	165	185	110
20	75	105	75	55	18	4-φ14	170	200	120
25	80	115	85	65	18	4-φ14	197	210	120
32	90	135	100	78	20	4-φ18	199	213	140
40	100	145	110	85	20	4-φ18	248	264	160
50	115	160	125	100	22	4-φ18	265	295	180
65	145	180	145	120	24	8-φ18	310	349	220
80	155	195	160	135	26	8-φ18	340	357	240
100	175	230	190	160	30	8-φ23	380	413	280
125	200	270	220	188	32	8-φ25	430	451	320
150	240	300	250	218	32	8-φ25	505	492	360
200	300	360	310	278	34	12-φ25	550	806	400
250	325	425	370	335	36	12-φ30	730	880	450
300	375	485	430	390	40	16-φ30	-	995	550

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
