緩閉消聲止回閥300X
所屬系列： 水力控制閥
名    稱： 緩閉消聲止回閥300X
型    號： 300X

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的300X緩閉止回閥是能夠調控啟閉速度的止回閥，在水泵啟動或停止運行時，可配合現場調節至最佳開啟或關閉速度?？捎糜诟邔咏ㄖ瑴p小水錘現象，以達到安全及安靜的啟閉效果，當閥門從進口端給水時，水通過微型過濾器、針型閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒樞烷y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。



適用范圍



   常用于城建、化工、冶金、石油、制藥、食品、飲料、環保，適用溫度: 0℃~80℃介質: 水

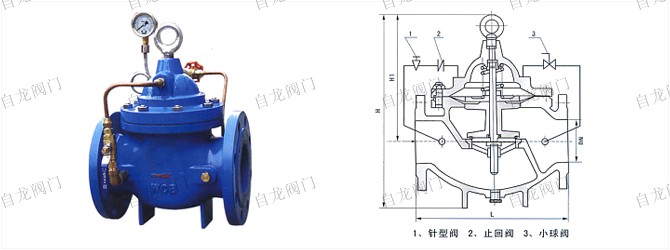

結構

公稱尺寸
DN 		尺寸
L A1 A H1 H F
20 150 200 282 106 172 116
25 160 200 282 106 172 116
32 180 200 282 106 172 116
40 200 210 320 137 225 168
50 203 210 320 137 225 168
65 216 215 330 145 270 180
80 241 220 330 178 289 210
100 292 230 410 232 375 284
125 330 245 420 286 420 310
150 356 260 420 318 450 370
200 495 280 430 413 722 463
250 622 300 450 502 769 525
300 698 320 460 600 906 625
350 787 340 470 637 1480 705
400 914 360 480 677 1027 778
450 978 360 480 677 1027 778
500 978 410 780 750 1110 690
600 1230 456 888 850 1286 785

產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
