三片式活接對焊球閥Q21F-16/64C,Q21F-16/64P,Q21F-16/64R
所屬系列: 焊接球閥
名    稱: 三片式活接對焊球閥Q21F-16/64C,Q21F-16/64P,Q21F-16/64R
型    號: Q21F-16/64C,Q21F-16/64P,Q21F-16/64R

銷售電話:021- 5160 1991

圖文傳真:021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品特征

公稱壓力:1.6-6.4MPa
適用溫度范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)。
對焊標準(BW):GB12224·ANSI B 16·25

適用范圍

上海自龍閥門制造有限公司生產的三片式活接對焊球閥Q21F-16/64C,Q21F-16/64P,Q21F-16/64R適用于城建、化工、冶金、石油、制藥、食品、飲料、環保。

結構

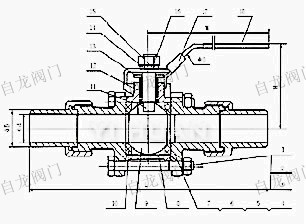

                                  三片式活接對焊球閥 結構圖

SIZE
1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 2 1/2″ 2″
d 11.6 12.7 15 20 25 32 38 50.8
D 17 17 21 26 31 38 46 60
L 150 150 180 195 210 225 260 300
H 48 48 54 57 73 79 81 97
E 120 120 120 130 154 154 185 185
三片式活接對焊球閥 主要零件材料

序號
零件名稱 材質
1 螺栓 不銹鋼SS304
2 彈簧墊圈 不銹鋼SS304
3 螺母 不銹鋼SS304
4 閥蓋 不銹鋼CF8/CF8M
5 螺母 不銹鋼CF8
6 套管 不銹鋼CF8
7 墊圈 聚四氟乙烯PTFE
8 閥體 不銹鋼CF8/CF8M
9 不銹鋼CF8M
10 閥座 聚四氟乙烯PTFE
11 閥桿 不銹鋼SS316
12 填料 聚四氟乙烯PTFE
13 壓緊螺母 不銹鋼SS304
14 手柄 不銹鋼SS304
15 彈簧墊圈 不銹鋼SS304
16 螺母 不銹鋼SS304
17 鎖片 不銹鋼SS304
18 手柄套 塑料

產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
