產品概述
上海自龍閥門制造有限公司生產的壓力表針型閥JJM1的密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該針型閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針形閥門與壓力表配合使用是最合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
適用范圍
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。
結構
| 零件名稱 Part name | 閥桿、閥蓋、螺栓Body,Bonnet bolt | 閥桿、閥瓣密封圈Stem,Disc,Gasket | 填料
Packing | 墊片
Gasket | 手柄
Hande |
| JJM1-160-DN5 | 鉻鎳不銹鋼Cr.NiStainlesss steel | 不銹鋼
Stainless steel | 聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡膠石棉板Latex asbestos | 優質碳鋼
High grade
Garbon steelll |
壓力表針型閥主要性能規范Chief property and specifieation
| 型號
Type | 公稱壓力
(MPa)
Nominal
pressure | 試驗壓力PS(MPs)
Test pressure | 工作壓力(MPa)
Working
pressure | 工作溫度(℃)
Working
temperature | 適用介質Applicable
mediun |
| 殼體Shell | 密封
（液）Seal | 密封
（氣）Seal |
| JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油氣水、油品等Petroleun gas Water,
Oil etc. |
| C≤425℃ |

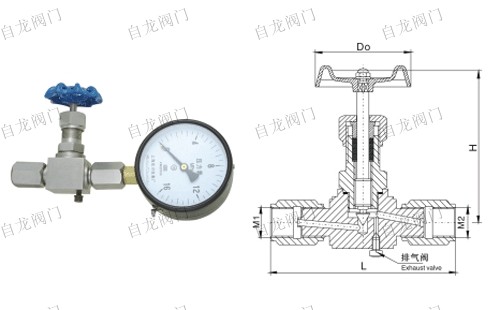

壓力表針型閥主要外形及連接尺寸Main external and connecting dimensions(mm)
| 型號Type | 公稱直徑DN(mm)Nominal
dameter | 尺寸Dimensions | 重量(Kg)Weight |
| L1 | Do | L2 | H | H1 | L3 | M1 | M2 |
| JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5左 | M20×1.5 | 1.0 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
