籃式過濾器TDG
所屬系列： 法蘭過濾器
名    稱： 籃式過濾器TDG
型    號： TDG

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發消息 點擊這里給我發消息

產品概述



  上海自龍閥門制造有限公司生產的過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，藍式過濾器在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。



適用范圍



  TDG型籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排掉銹渣及異物，用于保護閥門及管道設備。
1．化工、石化生產中的弱腐蝕性物料，如：水、氨、油品等。
2．化工生產品中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸等。
3．深冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4．輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
5．各種特殊工藝的高效精密過濾器等。

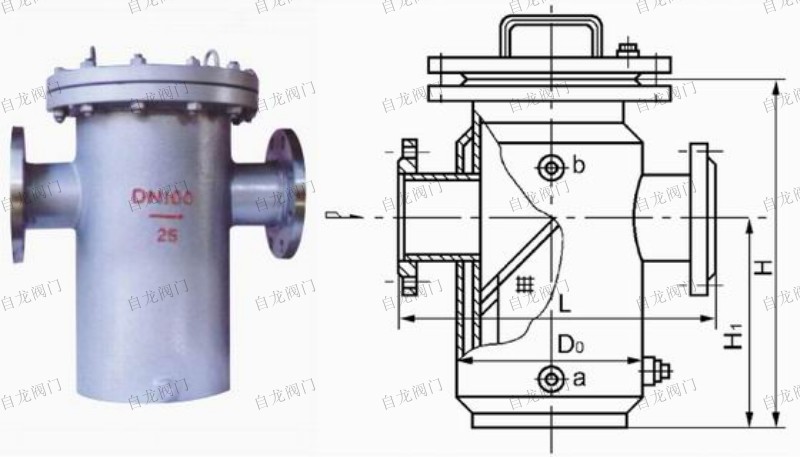

結構



零件材料與工況：

Parts
零件名稱 		Materials
材料
Body
閥體 		CarbonsteelStainlessSteeJ
碳鋼、不銹鋼
Gauze Filter Cap
濾網蓋 		CarbonsteelStainlessSteeJ
碳鋼、不銹鋼
Filter Core Net
濾芯網 		Stainless Steel
不銹鋼
Gasker
墊片 		Metal graphite
金屬石墨

主要尺寸及重量：

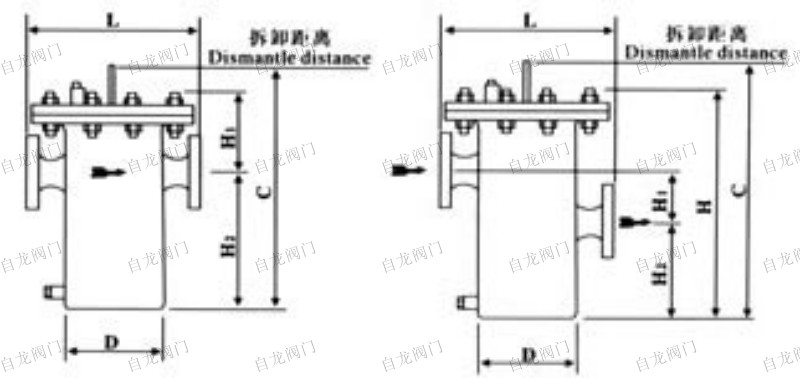

直通籃式過濾器外形尺寸 mm

公稱直徑DN 主要尺寸 排放□“B” 參考重量
φ L H1 H2 H（拆卸濾網距離）
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596

高低籃式過濾器外形尺寸 mm

公稱直徑DN 主要尺寸 排放□“B” 參考重量
φ L H1 H2 H3 H（拆卸濾網距離）
25 76 220 110 70 280 520 R1/2" 15
32 76 220 110 70 285 525 19
40 114 280 120 100 340 630 24
50 114 280 120 100 340 630 29
65 140 330 160 110 400 750 40
80 168 340 180 140 460 860 55
100 219 420 220 170 550 1040 R3/4" 103
150 273 500 310 220 720 1375 181
200 325 560 390 280 900 2005 303
250 426 660 480 320 1070 2320 439
300 478 750 640 400 1360 2870 625



產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
