廣式法蘭球閥Q41F-16/40 C/P/R
所屬系列： 不銹鋼球閥
名    稱： 廣式法蘭球閥Q41F-16/40 C/P/R
型    號： Q41F-16/40 C/P/R

銷售電話：021- 5160 1991

圖文傳真：021- 5168 6760

點擊這里給我發(fā)消息 點擊這里給我發(fā)消息

產品特征

公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環(huán)保

結構

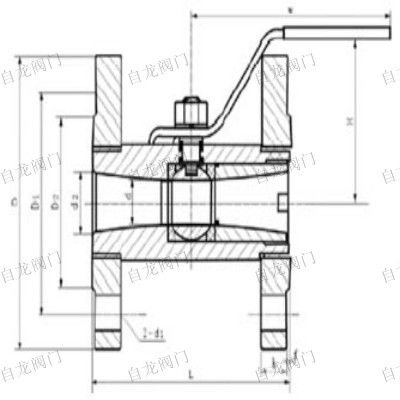

Q41F廣式法蘭球閥結構圖

PN1.6 MPa主要連接尺寸及重量

公稱通徑 d d2 L D D1 D2 b f z-d1 H W
DN（mm） in
15 1/2" 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4" 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1" 17 24 109 115 85 65 16 2 4-14 70 110
32 1 1/4" 22 32 1269 135 100 78 16 2 4-18 85 145
40 1 1/2" 26 38 136 145 110 85 16 3 4-18 90 145
50 2" 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2 1/2" 46 60 170 180 145 120 20 3 8-18 110 190

主要零件材料

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品 Q41F-16C
Q41F-25C
Q41F-40C 		A105、45 1Cr18/
1Cr18Ni9Ti 		不銹鋼
SS304 		聚四氟乙烯PTFE
增強聚四氟乙烯
VUILUK PTFE
對位聚苯PPL 		聚四氟乙烯PTFE
對位聚苯PPL
硝酸類 Q41F-16P
Q41F-25P
Q41F-40P 		SS304/
1Cr18Ni9Ti 		SS304/
1Cr18Ni9Ti
醋酸類 Q41F-16R
Q41F-25R
Q41F-40R 		SS316/
1Cr18Ni12Mo2Ti 		SS316/
1Cr18Ni12Mo2Ti

法蘭標準：JB79-59  亦可按國標 GB9113設計制造。
